Driver motor L298N adalah Module Drive Motor DC yang paling banyak digunakan atu dipakai didunia elektronik yang difungsikan untuk mengontrol kecepatan serta arah perputaran motor DC. Module Driver L298N merupakan sebuah IC tipe H-bridge yang mampu mengendalikan bebanbeban induktif seperti relay, selenoid, motor DC dan motor stepper.

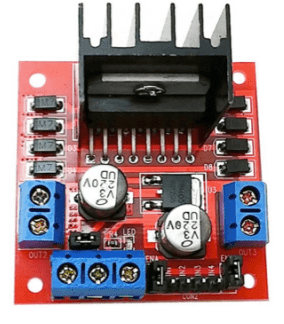

Gambar : Bentuk fisik Module Driver Motor L298N
Keterangan :
Enable A
Berfungsi untuk mengaktifkan bagian output motor A
Enable B
Berfungsi untuk mengaktifkan bagian output motor B
Jumper 5 VDC
Sebagai mode pemilihhan sumber tegangan 5 VDC jika tidak dijumper akan ke mode sumber tegangan 12 VDC
Control Pin
Sebagai kendali putaran dan kecepatan motor yang dihubungkan ke Mikrokontroller
Baca juga : Cara Memprogram Sensor Hujan
- Menggunakan IC L298N (Double H-bridge Dive Chip)
- Tegangan Minimal untuk masukan power anatar 5V-35V
- Tegangan Operasional : 5V
- Arus untuk masukan antara 0-36mA
- Arus maksimal untuk kelaran per output A maupun B yaitu 2 A
- Daya maksimal yatu 25 W
- Dimensi modul yaitu 43 x 43 x 26 mm
- Berat : 26 g
Video cara membuat motor driver L298N Forward Reverse :
Semoga artikel ini bermanfaat...
Terima Kasih
